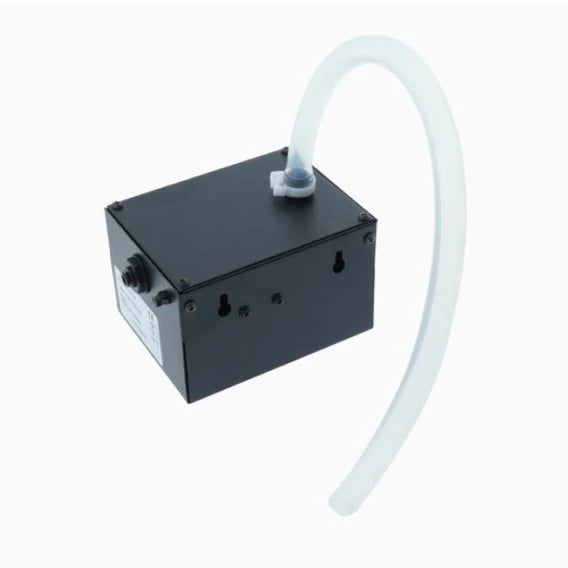

Waterpompkit voor Dimplex E-Matrix en Dimplex Cassette

Deze waterpompkit is geschikt voor automatische watervulsystemen van Dimplex. Indien gewenst kan het systeem ook worden omgebouwd naar handmatige vulling. Bij handmatige vulling dient het waterreservoir in de buurt en gemakkelijk bereikbaar te zijn voor regelmatig bijvullen.

Gebruik met deze pompkit uitsluitend gefilterd/ontkalkt water. Zorg ervoor dat het apparaat op een vlakke ondergrond staat. Houd er rekening mee dat een geluid van de pomp in stille omgevingen normaal is. Het waterreservoir, het opvangbakje, het deksel, de tankdop en de luchtfilters dienen wekelijks te worden gereinigd, vooral in gebieden met hard water.

Installatie van de pompkit

Kies een geschikt waterreservoir voor de installatie. Dit is niet inbegrepen. Hieronder vindt u het geschatte waterverbruik per uur voor elk model:

• E-Matrix: ca. 200 ml water per uur
• E-Matrix Linear: ca. 400 ml water per uur
• Cassette 500: ca. 200 ml water per uur
• Cassette 1000: ca. 400 ml water per uur

Een tank van 10 liter biedt de volgende gebruiksduur:

• E-Matrix 800/500: ca. 50 uur
• E-Matrix 1300/400: ca. 25 uur
• Dimplex Cassette 500: ca. 50 uur
• Dimplex Cassette 1000: ca. 25 uur

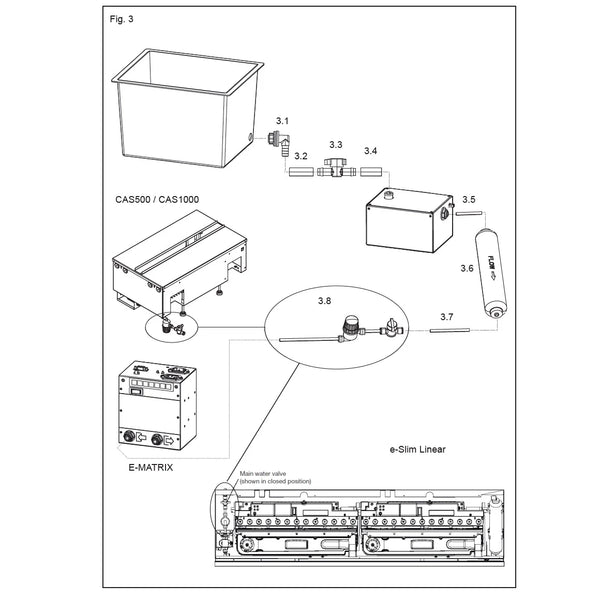

Voor het maken van een gat in het waterreservoir (fig. 3.1 in de installatiehandleiding) om de tankfitting te monteren, heeft u een boormachine nodig. De boor of gatenzaag dient een diameter van 16-20 mm te hebben. Kies een geschikte gatenzaag of boor voor het materiaal van het reservoir.

Plaatsing van pomp en waterreservoir

Zoek een geschikte plek voor de pompkast en het waterreservoir die aan de volgende eisen voldoet:

• Eenvoudig bijvullen van de tank
• Eenvoudig reinigen van de tank
• Binnen 2 meter van het product
• Gemakkelijke toegang voor toekomstig onderhoud en service aan de pompkast
• Voldoende afstand om te voorkomen dat er water op elektrische onderdelen spat

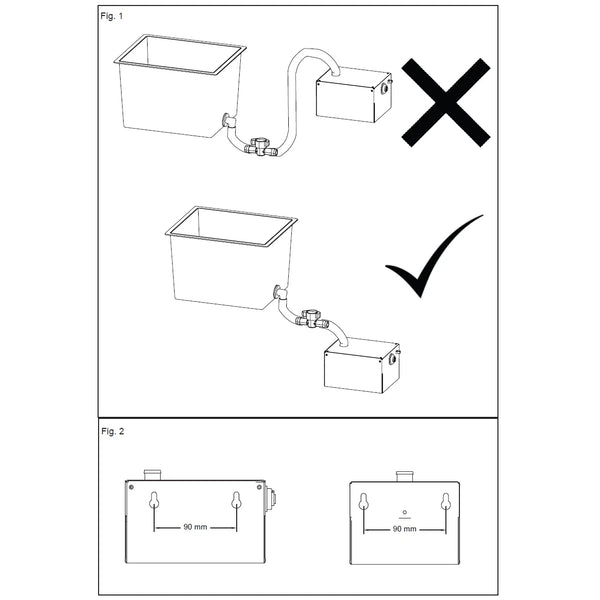

Belangrijk: De pompkast moet onder de uitlaat van het waterreservoir worden geplaatst (fig. 1 in de installatiehandleiding) om te garanderen dat de pomp met water gevuld kan worden. Let op: de pompkast mag nooit zonder wateraansluiting werken. De tank en pomp mogen maximaal 2 meter onder het waterniveau in het opvangbakje van het product worden geplaatst. Het is niet aan te raden de tank boven het product te plaatsen.

Bouw een geschikte standaard voor het waterreservoir en plaats de pompkast onder de uitlaat van de tank. De pompkast kan op de vloer worden geplaatst of worden gemonteerd met behulp van de gaten aan de achterkant of zijkant van de pompkast (fig. 2 in de installatiehandleiding). Om de gaten te gebruiken, draait u twee geschikte schroeven op 90 mm afstand van elkaar in de montageplek. Laat van elke schroef 5-10 mm uitsteken en hang de pompkast aan de schroeven.

Lees meer in de installatiehandleiding over de wateraansluiting op de pomp.
